HDI 2 plus N plus 2 PCB

2 plus N plus 2 ma wyrównanie, problem z dziurkowaniem i miedziowaniem. HDI 2 plus N plus 2 ma wiele konstrukcji:



Pozycje każdego stopnia są przesunięte, a podczas łączenia następnej sąsiedniej warstwy należy połączyć się z drutem w środkowej warstwie. Metoda jest równoważna dwóm płytom 1 plus N plus 1 HDI.



1 plus N plus 1 przelotki zachodzą na siebie i realizują 2 plus N plus 2 przez superpozycję, a przetwarzanie jest podobne do dwóch 1 plus N plus 1 otworów.



Wiercenie bezpośrednio z warstwy zewnętrznej do warstwy L3 (lub N-2), proces znacznie różni się od poprzedniego, a trudność przebicia jest również większa.





Układ HDI 2 plus N plus 2 PCB



Konwencjonalne2 plus N plus 2 (2 plus 4 plus 2) Stackup

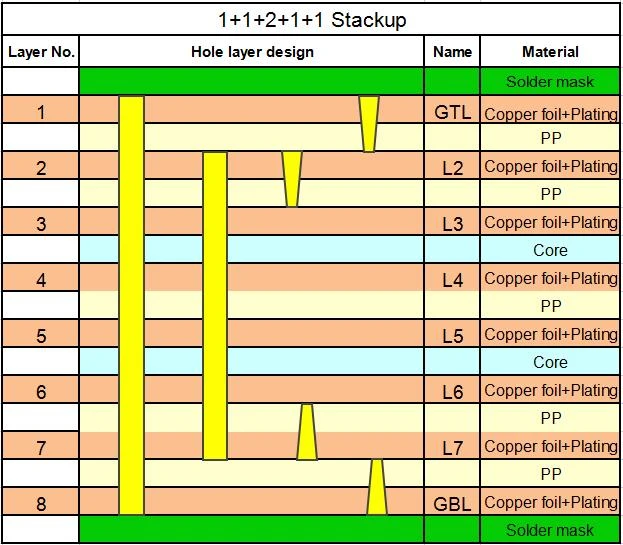

Konwencjonalna wtórna laminowana płyta drukowana HDI (wtórna laminowana płyta HDI 8 warstw, układanie to (1 plus 1 plus 4 plus 1 plus 1 lub 2 plus 4 plus 2).





Struktura tego typu płyty to (1 plus 1 plus N plus 1 plus 1), (N większe niż lub równe 2), ten rodzaj stosu jest głównym projektem drugiego stosu w branży, a wewnętrzny multi Płyta warstwowa ma zakopane dziury. Ukończenie wymaga trzech naciśnięć. Głównym powodem jest to, że nie ma ułożonego w stos otworu, a trudność produkcji jest normalna. Jeżeli optymalizację otworu zakopanego w warstwie (3-6) można zmienić na zakopany otwór w warstwie (2-7), jak wspomniano powyżej, można zredukować jedno tłoczenie i zoptymalizować proces w celu obniżenia kosztów.



Inne Konwencjonalne 2 plus N plus 2 (2 plus 4 plus 2) Stackup

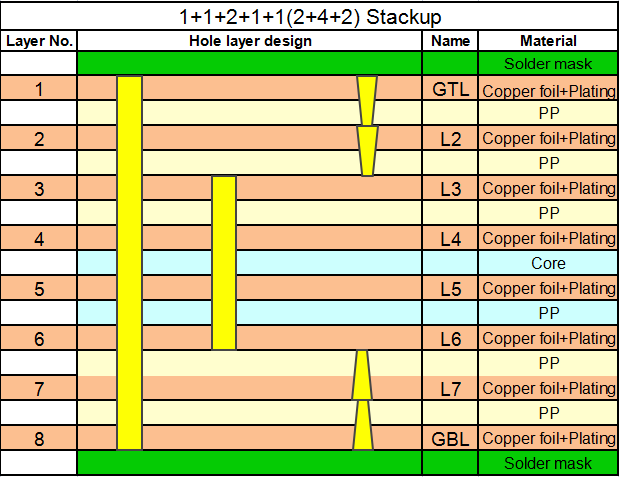

Inna 1 konwencjonalna wtórna laminowana płyta drukowana HDI (wtórna laminowana płyta HDI 8-, układanie w stos to (1 plus 1 plus 4 plus 1 plus 1 lub 2 plus 4 plus 2).







Ten typ płyty HDI (1 plus 1 plus N plus 1 plus 1), (N większy lub równy 2), chociaż typ płyty HDI (1 plus 1 plus N plus 1 plus 1) jest wtórną strukturą laminowaną, ale ponieważ Pozycja zakopanych przelotek nie znajduje się pomiędzy L3-L6, ale między L2-L7, ta konstrukcja zakopanych przelotek może raz zmniejszyć laminację, więc wtórnie laminowana płytka drukowana HDI wymaga 3-krotnego laminowania, aby zoptymalizować do 2 laminowany czasowo proces. Ten rodzaj zakopanych przelotek ma jeszcze jedną trudność w wykonaniu, są ślepe przelotki L1-L3, które są podzielone na ślepe otwory L1-L2 i L2-L3 do wykonania.L{{ 21}} Otwór nieprzelotowy wewnętrzny L3 wykonany jest z wypełnieniem. Dlatego podczas procesu projektowania konwencjonalnej wtórnej laminacji nasz inżynier radził, aby nie używać w jak największym stopniu konstrukcji z otworami piętrowymi i spróbować przekształcić ślepe przelotki L1-L3 w schodkowe otwory ślepe L1-L2 i L{ {27}}L3 Zakopane (ślepe) otwory.



2 plus N plus 2 (2 plus 4 plus 2) Spiętrzenie z przesłoną międzywarstwową przez

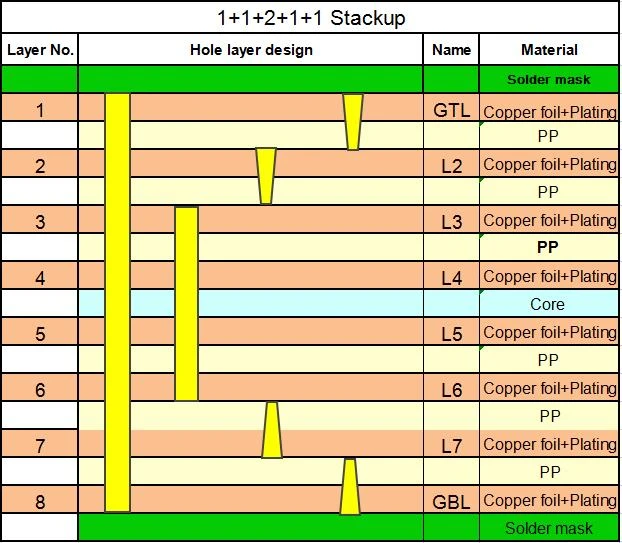

Podwójnie laminowany HDI z poprzecznymi otworami nieprzelotowymi (wtórna laminowana płyta HDI 8 warstw, struktura ułożona w stos to (1 plus 1 plus 4 plus 1 plus 1) lub 2 plus 4 plus 2)

Struktura tego typu płyty hdi to (1 plus 1 plus N plus 1 plus 1), (N Większe lub równe 2). Ta struktura jest wtórną płytą laminowaną, która jest obecnie trudna do wyprodukowania w przemyśle. Zakopane dziury w wewnętrznej płycie wielowarstwowej L3-L6, którą należy trzykrotnie nacisnąć, aby zakończyć. Głównym powodem jest to, że istnieją konstrukcje ślepych przelotek między warstwami, które są trudne do wyprodukowania. Bez pewnych możliwości technicznych wielu dostawców nie może wykonać takich wtórnych części z laminatu. Nasza fabryka HDI może wykonać te międzywarstwowe nieprzelotowe przelotki HDI PCB. Nasz inżynier doradzi w przypadku takich międzywarstwowych nieprzelotowych otworów L1-L3, zoptymalizuje podział dla L1-L2 i L2- Ślepe przelotki L3, te rozłupywane ślepe otwory są dzielonymi otworami, ale rozłupywanie i naprzemienne ślepe otwory znacznie obniżą koszty produkcji i zoptymalizują proces produkcyjny.



2 plus N plus 2 (2 plus 4 plus 2) Zestaw z zaślepką krzyżową przelotową



Najpierw sprasowuje się L3-L6, następnie laminuje się warstwy zewnętrzne L2 i L7 i wycina laserowo otwór. Laminujemy na nim L1 i L8 i robimy kolejny laserowy otwór. Ta zaślepka krzyżowa za pośrednictwem HDI PCB wymaga dwukrotnego wybicia otworów laserowych. Proszę zobaczyć stackup.



Inna warstwa 2 plus N plus 2 Stackup

6 warstw 2 plus N plus 2(2 plus 2 plus 2) )Układanie

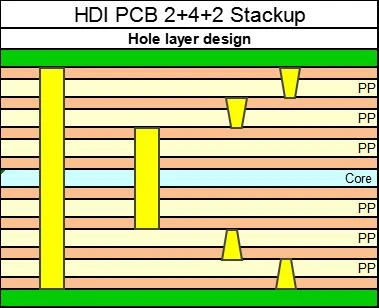

8 warstw 2 plus N plus 2 (2 plus 4 plus 2) Układ

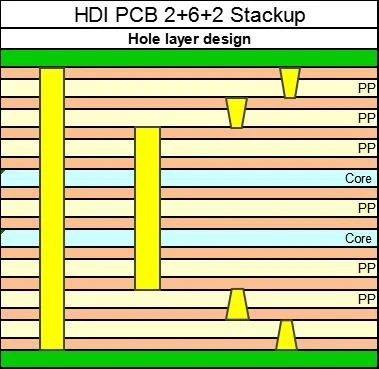

10 warstw 2 plus N plus 2 (2 plus 6 plus 2) Układ





Złącze o dużej gęstości (HDI) PCB 2 plus N plus 2 Przetwarzanie produkcyjne



Proces produkcyjny 2 plus N plus 2 to jeszcze jedna miedź Zredukuj proces do procesu prasowania niż 1 plus N plus 1. Jeden cykl to dodanie typu. Proces produkcji płyty typu II HDI (2 plus N plus 2) można podzielić na dwa typy według metody wiercenia.a. Zastosowanie laminowania RCC i prepreg, bezpośrednie wiercenie laserem UV-CO2. B. Wytrawianie okienka chemią i Wiercenie przelotek laserem CO2.





Typowy schemat mikrosekcji płytki drukowanej HDI (2 plus N plus 2)



8 warstw HDI 2 plus 4 plus 2 Mikrosekcja	10 warstw HDI 2 plus 6 plus 2 Mikrosekcja



Technologia płytek PCB 2 plus N plus 2 hdi jest ulepszeniem technologii płytek PCB 1 plus N plus 1 HDI. Obwód Beton 2 plus N plus 2 HDI szybka płytka drukowana PCB jest drukowana i przetwarzana przez Rogers RO4350B plus technologię mieszanego ciśnienia TUC. Szybka płytka PCB HDI jest jedną z serii płytek PCB TypeⅡHDI produkowanych i przetwarzanych przez Beton proofing i masową produkcję, jest produkowana przez Rogers RO4350B plus TUC TU872SLK. Ten typ szybkiej płytki PCB 2 plus N plus 2 HDI jest szeroko stosowany w przemyśle lotniczym i wojskowym.
