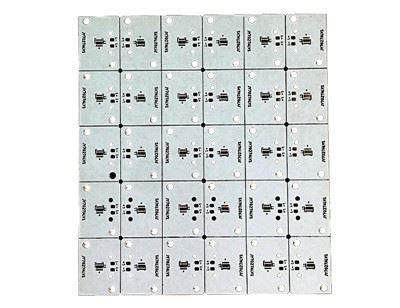

Montaż płytki drukowanej LED

Dzięki zastosowaniu nowoczesnej technologii jesteśmy w stanie zapewnić zrównoważony zakres montażu płytek obwodów świetlnych LED. Są one precyzyjnie opracowane i weryfikowane przez ekspertów ds. jakości. Bezpiecznie dostarczamy nasze produkty na szeroką skalę w korzystnym rynkowym przedziale cenowym.

Wyślij zapytanie

Opis

Szczegóły produktu

Model nr: zespół płytki drukowanej led;

Typ: sztywna płytka drukowana

Dielektryk: aluminiowa płyta bazowa

Technologia przetwarzania: folia elektrolityczna

Zastosowanie: światło LED

Marka: Beton

Grubość miedzi: 1-5 uncji

Grubość płyty: {{0}}.5-50,0mm

Warstwy: 1-16 Warstwy

Maks. Grubość płyty:5.0 mm

Min. Szerokość linii/odstęp: 0,1 mm

Min. Szerokość linii liter: 0.15mm

Pakiet transportowy: pakiet próżniowy

Pochodzenie: Wyprodukowano w Chinach

Jesteśmy wyspecyfikowani w produkcji SMT DIP Assembly, Prototype Circuit Board Manufacturing, Electronic PCB Assembly SMT BGA na wiodącym poziomie w branży. Zależy nam na zadowoleniu klientów i staramy się sprostać ich różnym wymaganiom, przyjmujemy przykładowe zamówienia.

Aluminiowa płytka LED jest jedną z płytek metalowych na bazie metalu, w tym folii miedzianej, warstwy termoizolacyjnej i metalowego podłoża, jej struktura dzieli się na trzy warstwy:

1. Warstwa obwodu: odpowiednik zwykłej płytki drukowanej, grubość miedzi od 1 uncji do 10 uncji.
2. Warstwa izolacyjna: Izolacja to warstwa materiału termoizolacyjnego o niskiej odporności termicznej. Grubość: 0. 0 03 "do 0,006" cala to technologia rdzenia aluminiowego PCB.
3. Warstwa bazowa: można wybrać podłoże metalowe, zwykle aluminium lub miedź.

Montaż płytki drukowanej LED

Oświetlenie LED to już gorący produkt na rynku. Charakteryzuje się wysoką wydajnością i małą mocą. Klienci Beton PCB dostarczają płytki PCB LED i zespoły do samochodów, szpitali, billboardów, stacji roboczych i fabryk sprzętu.

Wiele z nich jest zbudowanych z materiałów FR-4. Wybór materiału opiera się na cieple wytwarzanym i rozpraszanym przez obwód LED. Niektóre projekty wymagają aluminiowej lub metalowej płytki drukowanej z rdzeniem, aby rozproszyć ciepło wytwarzane na matrycy lampy LED o dużej mocy. Beton prowadzi dogłębne badania nad zarządzaniem temperaturą i materiałami potrzebnymi do osiągnięcia długiej żywotności produktu. Mamy ponad 18-letnie doświadczenie w montażu płytek świetlnych LED. W razie potrzeby prosimy o kontakt pod adresem belle@betonpcb.com.

Nasze główne przewagi konkurencyjne:
