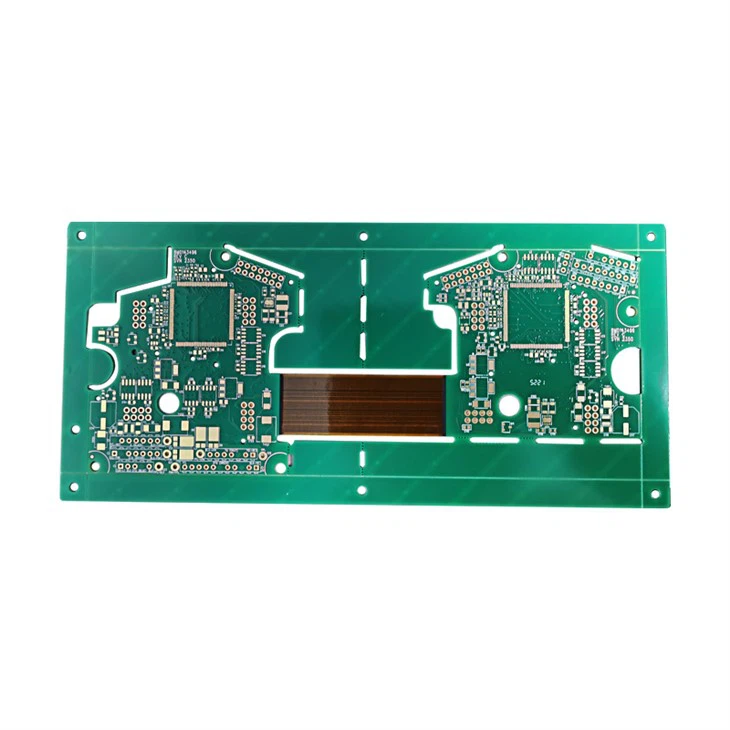

2-warstwowe sztywne i elastyczne PCB

2 warstwy Sztywny, elastyczny obwód Stackup

Jest to płyta sztywna-elastyczna FR4 plus poliimid (tj. 2 warstwy sztywne z 1 układaniem warstw Flex), 2 warstwy sztywnej elastycznej warstwy PCB w dół, górna lub dolna część elastyczna. Zwykle część elastyczna ma wymiary 0,1 mm, a część sztywna może mieć wymiary 0,8-1,6 mm. Grubość naszych kolejnych 2 warstw sztywnej, elastycznej płytki drukowanej wynosi 0,113 mm, a sztywna płytka drukowana wynosi 0,765 mm. Proszę zapoznać się z poniższym zestawieniem 2-warstwowego obwodu sztywnego i elastycznego.

Ta 2-warstwowa sztywna i elastyczna płytka drukowana (2 warstwy sztywne z 1 stosem warstw elastycznych) to prosta konstrukcja z ograniczonymi wymaganiami dotyczącymi przestrzeni i wydajności. I ma elastyczną warstwę pośrodku.

2-warstwowy, sztywny i elastyczny materiał PCB

Sztywna i elastyczna płytka drukowana zwykle składa się z elastycznych warstw i sztywnych części. Warstwa elastyczna składa się zwykle z następujących materiałów:

Elastyczny rdzeń poliimidowy;

przewodząca warstwa miedzi;

Spoiwo

Przewodząca warstwa miedzi jest obustronnie pokryta elastycznym klejem poliimidowym. Warstwa poliimidu i warstwa kleju są ogólnie uważane za jedną całość (zwaną warstwą wierzchnią), którą można laminować z warstwą miedzi za pomocą ciepła i ciśnienia. W dowolnym projekcie można zastosować wiele elastycznych warstw.

Sztywna część jest dodawana do elastycznej warstwy za pomocą sztywnej warstwy standardowego materiału PCB:

Prepregi z włókna szklanego są nasycone żywicami, które płyną i łączą się po podgrzaniu;

Nieprzewodząca podstawa z włókna szklanego (zwykle FR-4);

Tradycyjna zielona maska ​​​​lutownicza;

Nasz prosty proces produkcji sztywnych i elastycznych płytek PCB

Płytki sztywno-elastyczne to elastyczne płytki drukowane i sztywne płytki drukowane, które po laminowaniu i innych procesach łączy się zgodnie z odpowiednimi wymaganiami procesowymi, tworząc płytkę drukowaną o charakterystyce FPC i charakterystyce PCB. Po wyprodukowaniu elastycznej płyty FPC, przejście przez te procesy w celu zakończenia produkcji płyty Rigid-flex. Proszę zapoznać się z poniższym procesem produkcyjnym.

Prototyp płyty sztywnej i elastycznej

Ze względu na złożoność procesu produkcji płyt sztywno-giętkich niektóre kluczowe trudności techniczne są trudne do opanowania, co odzwierciedla się głównie w dwóch następujących punktach:

1.Elastyczna część deski:

Sprzęt do produkcji płytek sztywnych PCB produkuje płyty miękkie. Ponieważ materiał miękkiej płyty jest miękki i cienki, należy ją przesunąć przez deskę trakcyjną, aby uniknąć zarysowania deski podczas jej przechodzenia przez wszystkie linie poziome.

Laminowanie folii osłonowej PI. Należy pamiętać, że folię kryjącą PI należy nakładać miejscowo i zwracać uwagę na parametry szybkiego docisku. Podczas szybkiego prasowania ciśnienie powinno osiągnąć 2,45 MPa, podczas szybkiego prasowania powinno być płaskie i zwarte, nie powinno być problemów w postaci pęcherzyków powietrza i ubytków.

2. Sztywna część deski:

Otwór okienny i PP z płyty sztywnej Rdzeń. W twardej płycie zastosowano frezowanie o kontrolowanej głębokości i otwieranie okna, a PP powinien używać PP NO-FLOW, który może zapobiec nadmiernemu przelewaniu się kleju podczas prasowania.

Kontrola rozszerzania i kurczenia się płyty sztywnej i elastycznej. Ze względu na słabą stabilność rozszerzania i kurczenia się miękkiej płyty, należy nadać priorytet produkcji miękkiej płyty i laminowanej folii wierzchniej PI oraz wykonać część z twardej płyty zgodnie z jej współczynnikiem rozszerzalności i skurczu.

Dzieje się tak właśnie dlatego, że produkcja płyt sztywno-giętkich jest bardziej skomplikowana niż innych drukowanych płytek zwarciowych, a wydajność gotowych produktów jest niższa. Dlatego przed masowym zastosowaniem i masową produkcją płyt sztywno-giętkich wymagana jest weryfikacja wytrzymałości.
