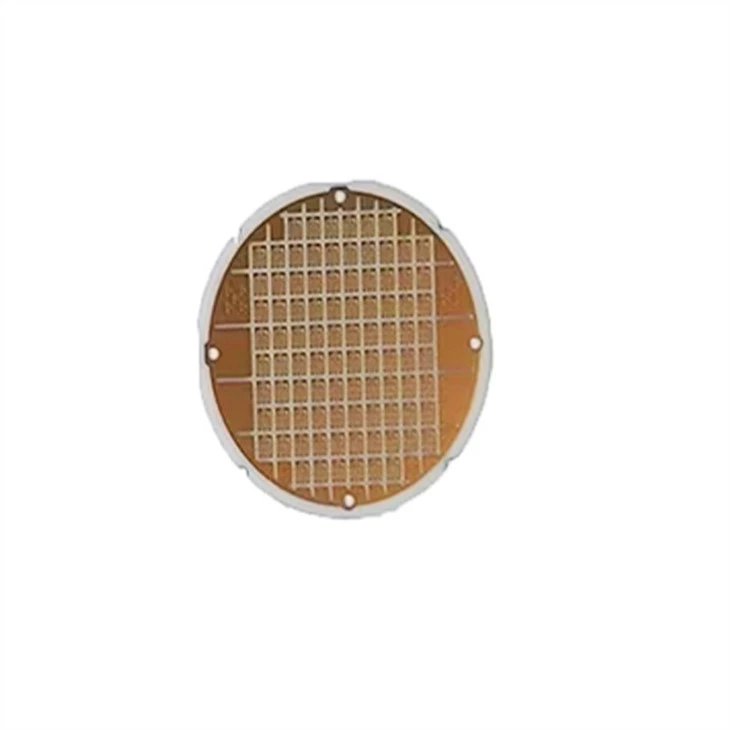

Płytka ceramiczna AIN

AIN ceramic PCB Layers: 2 layers Plate thickness: 1.0+/-0.05mm Material: 99% Aluminum Nitride Surface Treatment: Immersion Gold Thermal conductivity of insulating layer: 170W Outer copper thickness: 300um on the front; 100um on the back Gold Thickness: >=3u"Funkcje procesu: proces DBC

Opis

Szczegóły produktu


Nazwa produktu: płytka ceramiczna AIN

Warstwa: 2 warstwy

Grubość płyty: 1,6 mm

Materiał: AIN

Wykończenie powierzchni: ENIG

aplikacji: Medyczny

Czas realizacji: 8-12 dni

Sposób płatności: T/T, West union, PayPal

Dostawa: DHL, FeDEX, UPS i tak dalej

Test: 100 procent E-test

Ain ceramic PCB


Płytka ceramiczna AIN Zaleta produktu


1. Doskonałe właściwości elektryczne i właściwości fizyczne sprawiają, że podłoża ceramiczne

(1) Przewodność cieplna jest 20-200W/mk (20-200 razy większa niż w przypadku podłoży miedzianych na bazie aluminium i 17000 V/mm (17 razy większa niż w przypadku innych płytek drukowanych);

(2) Siła wiązania linii przewodzących jest większa lub równa 20N/C㎡ (20 razy większa niż w przypadku innych płytek drukowanych), a chropowatość wynosi 0,2-0,7um;

(3) Wytrzymałość na ściskanie Większa lub równa 450 MPa (wyższa niż jakikolwiek rodzaj materiału PCB) Ma również zdolność do wytrzymania trudnych warunków (wysoka temperatura, wysoka wilgotność, wysokie ciśnienie, wysoka korozja).


2. Wysokiej jakości dobór materiałów zapewnia długotrwałą realizację różnych osiągów płytek ceramicznych

(1) Wybierana jest cała ceramika importowana z Niemiec i podłoża ceramiczne Huaqing: 96 arkuszy ceramicznych z tlenku glinu, arkusze ceramiczne z azotku aluminium, ceramika szklana itp.;

(2) Wszystkie arkusze ceramiczne muszą być sprawdzane pod kątem właściwości mechanicznych i fizycznych, takich jak chropowatość i wypaczenie.


3. Precyzyjna technologia obróbki: wysoka jakość, wysoka technologia, wysoka trudność

(1) może przetwarzać precyzyjne obwody 3mil/3mil, 0.01-0.5 mm otwory przewodzące, technologię zapór nieorganicznych, obwody 3D itp.;

(2) Grubość obróbki: 0.25, 0.38, 0.5, 0.635, 1.0, 1.5, 2 m itp.;

(3) Różnorodne metody obróbki powierzchni: proces złocenia 1-30u, proces niklu i palladu ze złotem (3-30um), proces niklowania (3-10um), proces cyny zanurzeniowej


4. Dojrzały i kompletny system kontroli jakości

(1) Wszystkie produkty muszą przejść kontrolę funkcjonalną różnych przyrządów podczas procesu produkcyjnego i użyć 100-składanego mikroskopu do pełnej kontroli przed wysyłką;

(2) Uzyskanie międzynarodowych certyfikatów systemu jakości, takich jak TS16949 i ISO9001, oraz przeprowadzenie różnych działań związanych z jakością w ścisłej zgodności z wymaganiami systemu jakości
